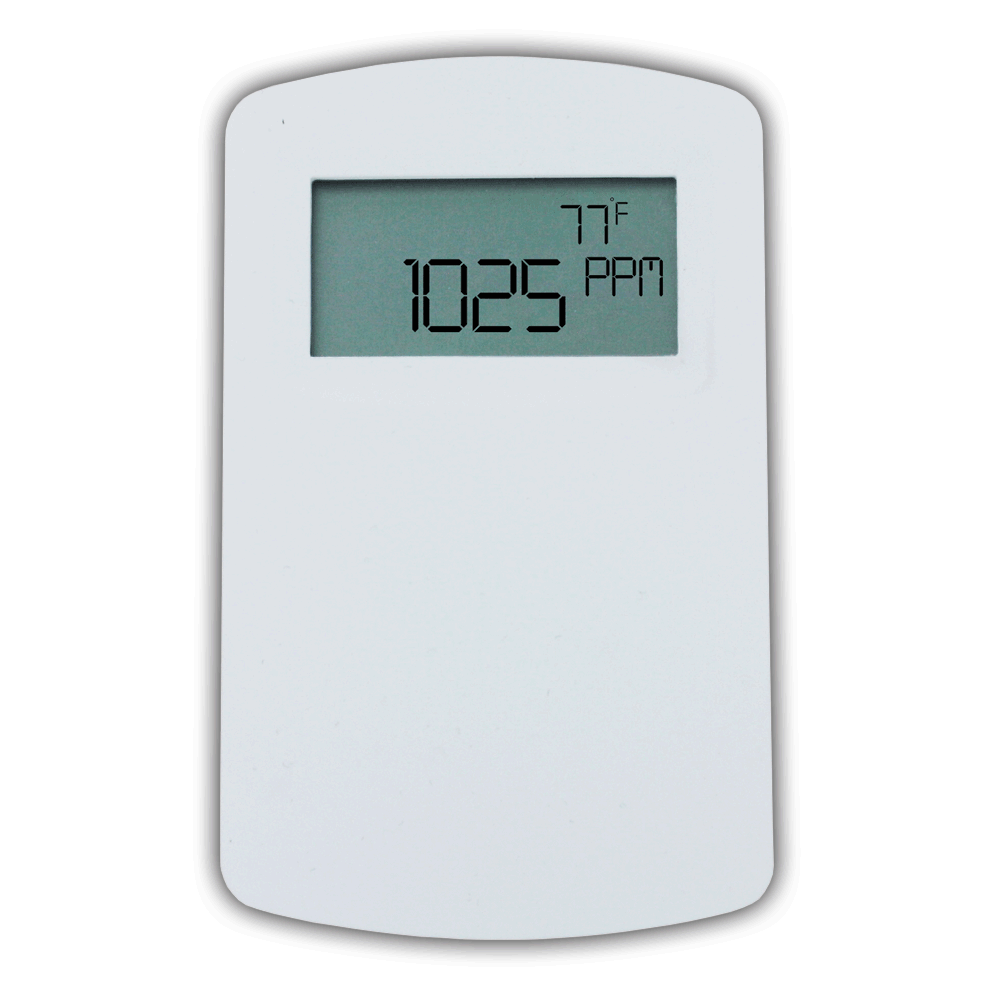

Dwyer CDTV系列二氧化碳/挥发性有机化合物变送器

CDTV系列二氧化碳/挥发性有机化合物(VOC)变送器降低了建筑的能源成本,根据空间的占用情况降低了空调空气的数量。通过检测CO2和VOC,变送器可以检测到在较低占用期内可能需要排出的烟雾。

VOC和CO2联合输出降低了劳动力和材料成本。
单光束双波长NDIR二氧化碳传感器允许在一天24小时被占用的空间中使用。
VOC的输出与二氧化碳的测量值相关联。
基于ASHRE占用VRP算法的通风。

范围:CO2: 0-2000或者0-5000 ppm (根据型号); VOC: 0-2000 ppm CO2相等量.

精度:CO2: ±40 ppm ±3%读数.

温度效应:±8 ppm / °C at 1100 ppm.

非线性:CO2: 16 ppm.

压力效应:CO2: 0.13%读数/mm of Hg.

反应时间:CO2: 2分钟到 99%; VOC: 5分钟.

温度范围:32~122°F (0~50°C).

管道风速范围:0-4000 FPM (20.32 m/s).

电源:16-35 VDC / 19-28 VAC.

功耗:平均: 2w; 尖峰: 3.75w.

传感器:CO2: 单光束双波长NDIR; VOC: MEMS金属氧化物半导体

输出:电流: 0-20 mA, 4-20 mA, 0-10 mA, 或者2-10 mA (取决于跳线, max 500 O);电压: 0-10 VDC, 2-10 VDC, 0-5 VDC, 或者1-5 VDC (取决于跳线, min 500 O); 继电器y: SPST NO 2A @ 30 VDC.

重量:5.6 oz (158.8 g).

封装:管道: NEMA 4X (IP66) 仅限于外壳; 墙装: IP20.

认证:CE.

选型表

EXAMPLECDTV2D404RLYSeries CDTV-2D404-RLY, Carbon Dioxide VOC Transmitter, gas concentration range 2000 ppm, duct mount, carbon dioxide output 0-5 VDC/0-10VDC/4-20mA, relay output
SERIESCDTV





Carbon Dioxide VOC Transmitter
GAS CONCENTRATION RANGE
2
5





2000 ppm
5000 ppm
MOUNTING CONFIGURATION

D
N




Duct Mount
North American Style Wall Mount
CARBON DIOXIDE OUTPUT


4


0-5 VDC/0-10 VDC/4-20mA
TEMPERATURE OUTPUT



0
A
B
C
D
E
F


NONE
10K Ohm Type 3 NTC Thermistor
10K Ohm Type 2 NTC Thermistor
3K Ohm NTC Thermistor
PT100 Ohm RTD
PT1000 Ohm RTD
20K Ohm NTC Thermistor
VOC OUTPUT




4
0-5 VDC/0-10 VDC/4-20 mA
OPTIONS





COC
FC
LCD
RLY
Certificate of Calibration
Factory Calibration Certificate
LCD Display (not available with Duct Mount)
Relay Output
